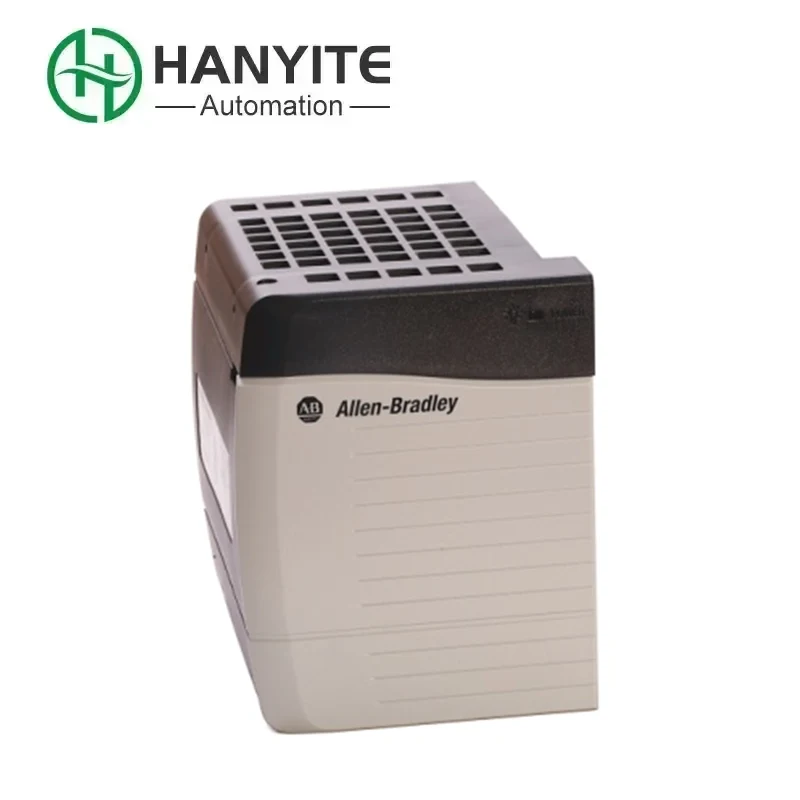

Le module d'alimentation Allen Bradley 1756-PA72 fourni par Hanyite est un module d'alimentation de la série Rockwell Automation ControlLogix et fait partie de la gamme de produits de modules d'alimentation ControlLogix. Il est principalement utilisé avec l'armoire 1756, fournissant des alimentations 1,2 V, 3,3 V, 5 V et 24 V CC pour le panneau arrière de l'armoire. Il est installé sur le côté gauche du rack et directement inséré dans la plaque arrière. Le choix des modules affectera la sélection des types de racks.
La tension d'entrée de l'Allen Bradley 1756-PA72 est de 120/240 V en courant alternatif et la plage de tension de fonctionnement est de 85 à 265 V en courant alternatif. La puissance d'entrée est de 100 VA/100 W. La fréquence d'entrée est de 47 à 63 Hz. Le module peut fournir des alimentations 1,2 V, 3,3 V, 5 V et 24 V CC. Lorsque la capacité actuelle est de 1,2 V CC, elle est de 1,5 A. La puissance nominale est de 25 W (plage de température de fonctionnement de 0 à 60 ℃) et la consommation d'énergie nominale est de 85,3 BTU/heure. Le courant de surtension maximum est de 20A. Le courant maximum est de 15 A et la charge maximale du transformateur est de 100 VA. L'isolation de tension continue est de 250 V ; Le transformateur de type à isolation renforcée a réussi le test de tension de tenue de 3 500 V CC pendant 60 secondes.
La puissance de sortie d’Allen Bradley 1756-PA72 est anormale. Cela se manifeste par des voyants de module anormaux (tels qu'un voyant d'alimentation absent ou un voyant d'alarme constamment allumé), ce qui peut entraîner l'arrêt ou le redémarrage de l'équipement en aval. Vérifiez si la tension d'entrée est dans la plage nominale et si la sortie est surchargée et ne présente pas de court-circuit. Si le module perd la communication avec le contrôleur principal, cela peut être dû à une interface de communication desserrée ou à un défaut dans le circuit d'isolation optique. Le diagnostic peut être effectué via l'interface RS-232 à 9 600 bauds (connecteur mâle de type D à 25 broches). Le module est équipé d'un circuit de détection de défauts interne qui peut surveiller en permanence le rail d'alimentation, le régulateur de tension et le jeu de barres interne. Lorsqu'un défaut transitoire se produit, le code d'erreur peut être lu via l'outil de diagnostic Diagread. En cas de défauts permanents, l'état du circuit de vote majoritaire matériel doit être vérifié.
Confirmez que le module Allen Bradley 1756-PA72 à remplacer a été inséré dans l'emplacement physique et que les doubles rails d'alimentation sont correctement connectés. Mesurez la stabilité de la tension d'entrée pour exclure les fluctuations du réseau ou les connexions desserrées. Connectez-vous au logiciel Diagread via l'interface de diagnostic Triconex (RS-232) pour lire les journaux d'accès à la mémoire et l'état du bus de communication. Si « Défaut du processeur de communication » s'affiche, veuillez vérifier l'état de fonctionnement du processeur MOTOROLA MPC860 (32 bits, 50 MHz) et l'intégrité des données Flash ROM. Lorsqu'un défaut permanent est diagnostiqué, il prend en charge le remplacement du module en ligne et le système passe automatiquement en mode de tolérance aux pannes (en s'appuyant sur des circuits de détection de défauts et une conception redondante). Veuillez sauvegarder les données de configuration avant le remplacement pour vous assurer que la version du micrologiciel du module remplacé est compatible avec le système d'origine.
Nous proposons une hotline technique 24h/24 et 7j/7, un service de remplacement de pièces gratuit pendant la période de garantie de deux ans et une assistance au développement de programmes personnalisés. N'hésitez pas à nous contacter pour toute question. Pour l'achat, veuillez identifier Hanyite en Chine.
