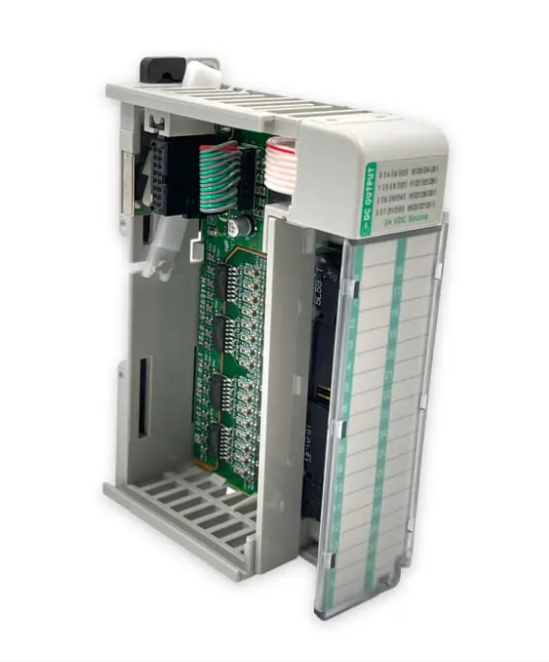

Allen-Bradley 1769-OB32T

Allen Bradley 1769-OB32T est essentiellement un module de sortie CC haute densité à 32 points. Il appartient à la série de produits CompactLogix de Rockwell Automation. Sa fonction principale est de recevoir les instructions de l'automate et de contrôler les actionneurs sur site. Grâce à ses 32 points de sortie, il est particulièrement adapté aux scénarios dans lesquels il y a un grand nombre de points de sortie mais un espace limité dans l'armoire de commande. Le point le plus crucial est qu'il est équipé d'un dispositif électronique de protection par fusible, très pratique en milieu industriel et permettant d'éviter de nombreux problèmes. En tant que fournisseur, tous les produits que Hanyite Automation Technology vous propose actuellement sont originaux, neufs et en stock suffisant. Si vous avez des exigences d'achat, n'hésitez pas à nous contacter à tout moment.

Caractéristiques et avantages

Le plus grand avantage de l'Allen Bradley 1769-OB32T est qu'il possède de nombreux points et qu'il est robuste. Il y a 32 points sur une seule carte, ce qui permet d'économiser considérablement un espace précieux dans l'armoire de commande. Vous n'êtes pas obligé de remplir l'armoire avec des points supplémentaires juste pour accueillir plus de points. Le plus important est qu’il soit doté d’une fonctionnalité « assurance électronique ». Si l'équipement sur site court-circuite ou surcharge, il peut automatiquement couper la protection. Contrairement aux modules anciens, vous n'avez pas besoin de remplacer manuellement le fusible ni de le réinitialiser après le dépannage. Vous pouvez simplement appuyer sur le bouton de réinitialisation et continuer à l'utiliser. Cela permet d'économiser de l'argent sur les pièces de rechange et rend la maintenance particulièrement simple.

Caractéristique clé

Il s'agit d'un module de sortie 24 volts DC, avec 32 points gérés en deux groupes. Chaque groupe possède son propre terminal commun. Chaque point peut produire 0,5 ampère de courant, ce qui est plus que suffisant pour les solénoïdes ou relais courants. Il appartient à la famille CompactLogix et doit être enfiché sur le rack 1769. Le câblage doit être réalisé conformément aux borniers dédiés. De plus, comme il est doté de fonctions de protection intégrées, il est beaucoup plus fiable à utiliser que les modules ordinaires. Il n'y a pas lieu de s'inquiéter de brûler accidentellement le module en raison d'un mauvais fonctionnement.

Adéquation environnementale

L'Allen Bradley 1769-OB32T est spécialement conçu pour les environnements difficiles des ateliers et est extrêmement durable. Que ce soit pendant les étés chauds ou les hivers froids, ou dans des conditions humides et poussiéreuses, il peut fonctionner normalement. Sa résistance aux vibrations et aux interférences répond également aux normes industrielles. Tant qu'il se situe dans la plage de température courante de 0 à 60 degrés, même lorsqu'il est installé sur une machine vibrante, il peut fonctionner de manière stable sans aucun problème.

FAQ

T1. Si le point de sortie est court-circuité, de quelle couleur sera la lumière ?

R : En cas de court-circuit ou de surcharge, le module coupe automatiquement la sortie à ce stade. À ce moment, le voyant LED correspondant s'éteindra (ou clignotera, selon la version du firmware ; généralement, être éteint indique un état de protection). Une fois le défaut de court-circuit exclu, réactivez le canal de sortie et si le voyant s'allume, cela signifie qu'il est revenu à la normale.

Q2. Ce module peut-il piloter directement des contacteurs 110 V ou 220 V ?

R : Absolument pas ! Il s'agit d'un module de sortie 24 V CC. Si vous connectez une alimentation 220 V CA, non seulement le contacteur ne bougera pas, mais le module sera instantanément grillé. Pour piloter un équipement 220 V, veuillez utiliser des relais ou des modules de sortie CA.

Q3. Ce module nécessite-t-il une alimentation externe séparée ?

R : Allen Bradley 1769-OB32T ne nécessite pas d'alimentation externe séparée. Cependant, il consommera un courant de 5 V sur le fond de panier (environ 290 mA). Vous devez donc calculer si votre module d'alimentation 1769 peut gérer autant de modules. Ne surchargez pas l'alimentation du bus.
