Allen Bradley 1771-IBN

L'Allen Bradley 1771-IBN, est un module d'entrée très classique sous la marque Rockwell, appartenant à la légendaire série PLC-5. Vous pouvez le considérer comme les « oreilles et terminaisons nerveuses » de la « figure parentale » PLC-5. Son fonctionnement est très simple ; il « écoute » spécifiquement les signaux provenant de divers interrupteurs et capteurs sur site, puis rapporte ces signaux « oui » ou « non » dans leur intégralité et sans aucune altération du « cerveau » du PLC-5. Il s'agit d'un module d'entrée CC, extrêmement robuste et durable, et constitue un composant fondamental pour la construction de systèmes de contrôle industriels de grande taille et fiables. Pour de nombreux équipements anciens nécessitant une personnalisation du système ou des mises à niveau de maintenance, il est crucial de trouver des pièces de rechange fiables. Nous vous garantissons un produit original, neuf et actuellement en stock, garantissant le bon déroulement de votre projet sans avoir besoin d'une longue période d'attente.

Structure du produit

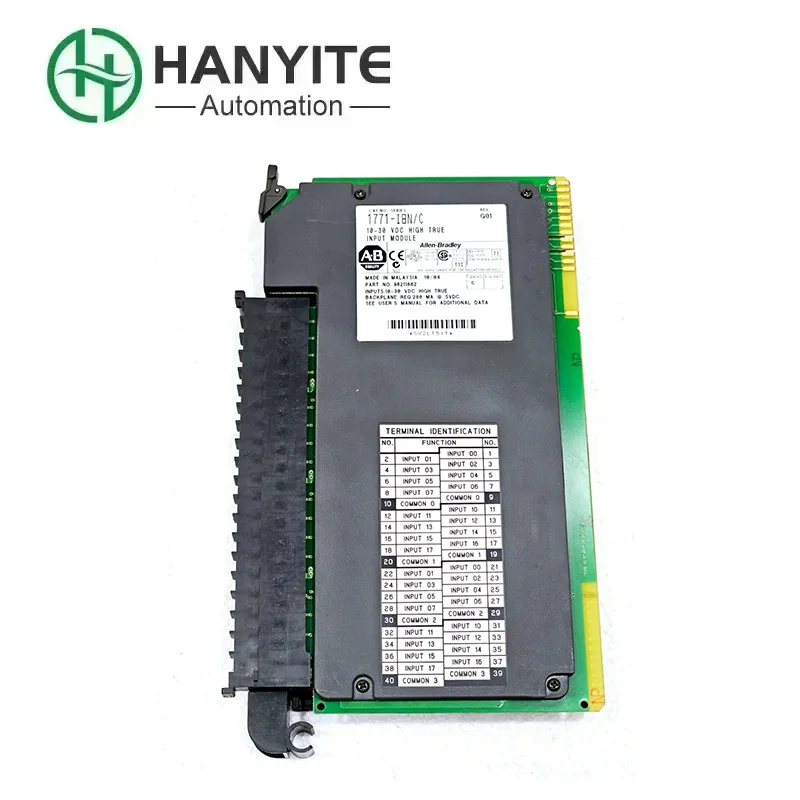

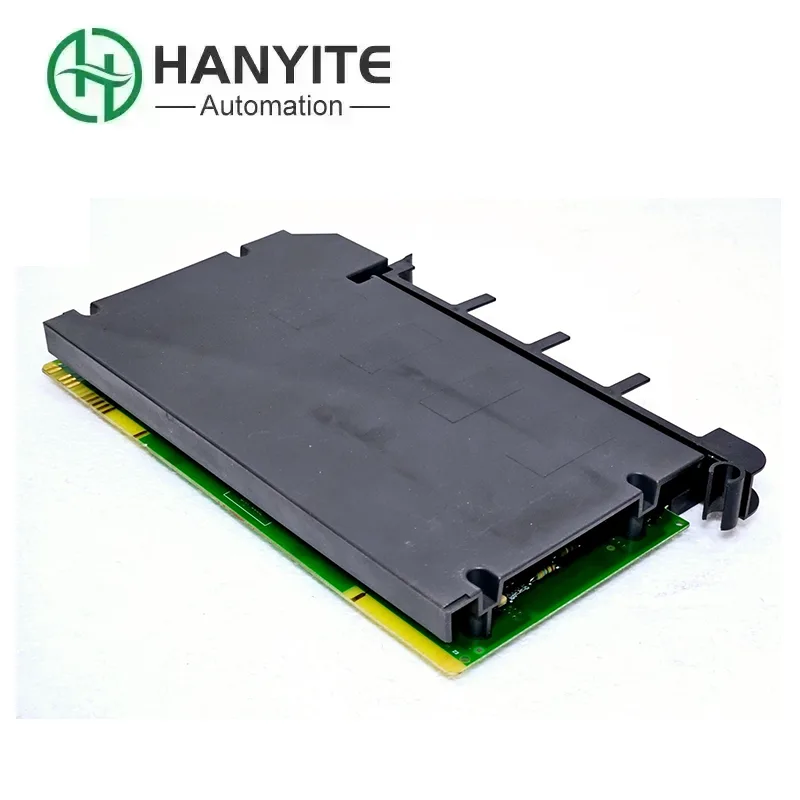

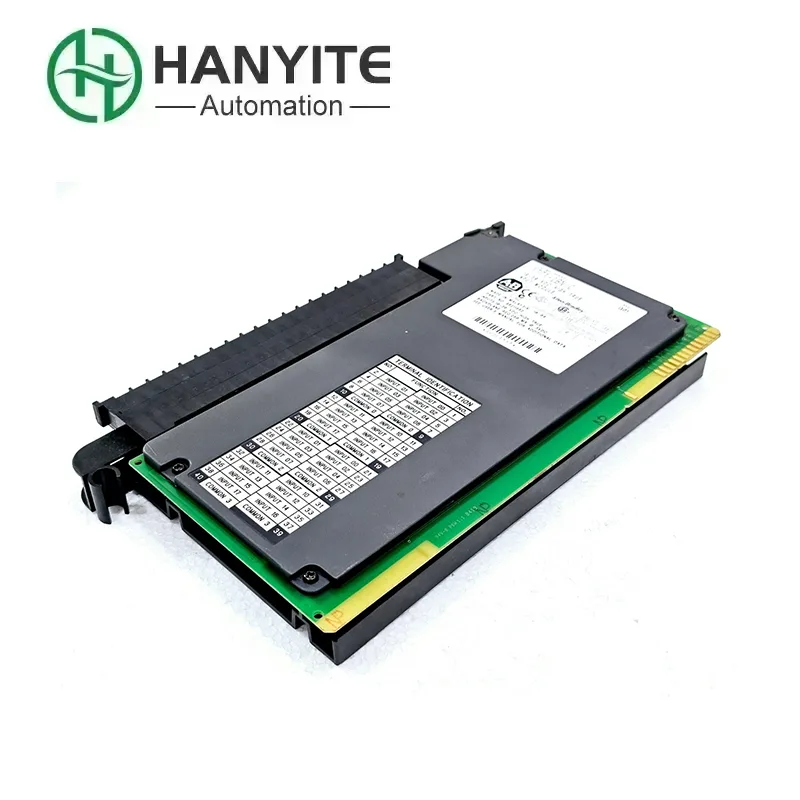

L'Allen Bradley 1771-IBN a une structure très simple. Vous pouvez le comprendre d'un coup d'œil. C'est juste une grande carte de tableau. À l’intérieur se trouve la carte mère recouverte de puces et de circuits. Il y a 32 bornes à vis en façade, qui sont ses « oreilles ». Les fils des capteurs externes sont tous connectés à ces bornes. Le plus pratique est qu’il y a une petite lumière sous chaque vis. Tant que le capteur correspondant reçoit un signal, cette petite lumière s'allumera. Lors de la vérification des défauts, il suffit de regarder les voyants, ce qui est très pratique. A l'arrière, on retrouve une longue rangée de broches qui servent à le connecter au châssis de l'automate et à communiquer avec le "cerveau". La coque extérieure est également très épaisse et très robuste.

Principales caractéristiques

Le plus grand avantage de l'Allen Bradley 1771-IBN est qu'il est « capable d'accommoder ». Sur un seul module, il y a 32 points. Si votre appareil a un signal fort, son utilisation peut économiser beaucoup d'espace. De plus, ce n’est pas difficile. Il peut reconnaître des tensions continues allant de 10 V à 32 V. La plupart des capteurs peuvent être directement utilisés. La petite lumière évoquée plus haut est aussi un de ses atouts majeurs. C’est extrêmement pratique pour la programmation et le dépannage. Il dispose également d'une « barrière d'isolation » à l'intérieur, qui peut bloquer les étincelles électriques externes et les signaux divers, protégeant ainsi l'automate contre tout dommage. En résumé, cette chose est conçue pour les environnements d’usine. Il ne craint ni les vibrations ni les interférences et son utilisation est très fiable.

Avantage du contrôle qualité

1. En tant que module d'équipement d'origine, ses caractéristiques électriques et son temps de réponse sont hautement standard et uniformes. Les paramètres de retard et de filtrage que vous définissez dans le programme fonctionneront de manière identique sur des centaines ou des milliers de modules. Vous n'avez pas besoin de reprogrammer le système simplement parce que vous remplacez un module.

2. La durée de vie de conception de ces modules est calculée en termes de dix, voire vingt ans. De nombreux modules 1771 dans les usines fonctionnent de manière stable depuis plus d'une décennie et rencontrent encore rarement des problèmes. Cette fiabilité à long terme est inégalée par de nombreux produits de qualité inférieure.

3. Quel que soit le pays dans lequel se trouve votre usine, l'Allen Bradley 1771-IBN que vous achetez suit les mêmes normes de fabrication et de qualité. Ceci est crucial pour la maintenance des équipements des entreprises multinationales.

FAQ

T1. Je n'ai utilisé aucun des boutons. La lumière clignotait toute seule. Est-ce cassé ou que s'est-il passé ?

R : Ne paniquez pas. Il s’agit très probablement d’un « faux signal ». Débranchez le fil connecté à ce bouton et voyez s'il clignote toujours. S'il ne clignote plus, c'est un problème de fil. Soit le fil a été perturbé, soit il y a un problème avec le capteur lui-même. S'il clignote toujours après le débranchement, il se peut que ce bouton soit vraiment cassé ou que l'ensemble du module soit gravement perturbé.

Q2. Ce module peut-il être directement connecté à un interrupteur à bouton ?

R : Bien sûr ! Un interrupteur à bouton est le type de capteur le plus simple. Connectez le côté positif du bouton à la borne positive de l'alimentation (par exemple, 24 V+) et l'autre extrémité au point d'entrée du module. Connectez le port COM du module à la borne négative de l'alimentation (0V). Dès que vous appuyez sur le bouton, le circuit est terminé et la lumière du module s'allume.

Q3. Ce module est-il équipé d'un fusible ? S'il grille, puis-je le remplacer moi-même ?

R : Oui, mais ce n'est pas facile. Le fusible se trouve à l’intérieur du module et non en surface. Il faut démonter le module, c'est un peu gênant, et ce doit être le même modèle. Si vous ne le faites pas correctement, cela pourrait être complètement ruiné. Alors généralement, s'il grille, nous recommandons généralement de le remplacer par un module neuf pour éviter tous ces tracas.
