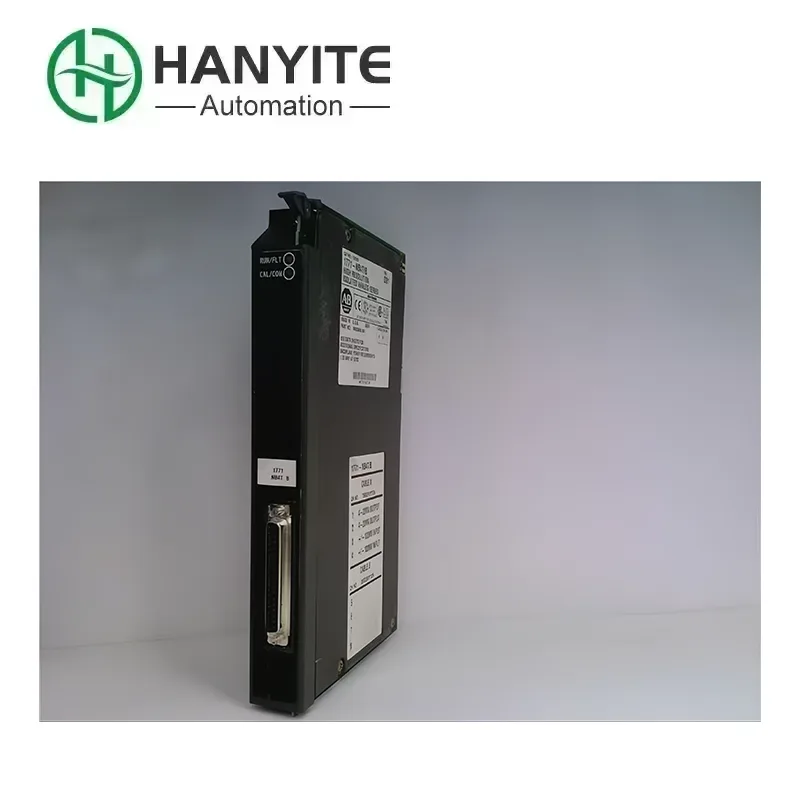

Allen Bradley 1771-NB4T

L'Allen Bradley 1771-NB4T est un module de communication PROFIBUS-DP de la série Rockwell 1771. Vous pouvez le considérer comme un « traducteur » ou un « pont ». Dans de nombreuses usines, les équipements peuvent provenir de différents « pays » (marques), par exemple les automates viennent de Rockwell (parlant « anglais »), mais les convertisseurs de fréquence, capteurs ou instruments proviennent de Siemens ou d'autres marques européennes (parlant « allemand »). Ils ne se comprennent pas la langue de chacun et ne peuvent pas communiquer directement. Sa tâche est de permettre aux automates Rockwell des séries PLC-5 ou SLC 5/03 et supérieures de comprendre et de commander les appareils qui parlent PROFIBUS « allemand », afin que l'ensemble du système d'automatisation puisse fonctionner de manière fluide et collaborative. Par conséquent, lorsque votre usine a besoin d’acheter ce « traducteur » crucial, le choix d’un fournisseur fiable est de la plus haute importance. Nous nous engageons à fournir des modules originaux et flambant neufs pour garantir que votre ancien système puisse fonctionner de manière stable et pendant longtemps.

Amélioration de l'efficacité

1. Auparavant, la connexion d'un appareil pouvait nécessiter de tirer plus d'une douzaine de fils. Désormais, un seul câble bus et quelques connecteurs sont nécessaires, ce qui réduit considérablement le temps d'installation.

2. Grâce au logiciel de configuration, les ingénieurs peuvent visualiser l'état complet du réseau sur l'ordinateur et localiser rapidement les problèmes de communication, au lieu d'utiliser un multimètre pour vérifier un fil à la fois comme ils le faisaient auparavant.

3. Lorsqu'un appareil fonctionne mal, les informations de diagnostic du module peuvent rapidement vous indiquer quelle station esclave s'est déconnectée, et le personnel de maintenance peut directement vérifier cet appareil, plutôt que de chercher le problème partout, ce qui réduit considérablement le temps d'arrêt.

4. De grandes quantités de données peuvent être lues simultanément à partir de l'appareil (telles que le courant de fonctionnement, la fréquence, les codes d'erreur du variateur de fréquence, etc.), au lieu de pouvoir lire uniquement un simple signal comme auparavant. Les informations sont plus complètes et le contrôle est plus précis.

Point d’intérêt central

1. Le plus grand avantage est que les appareils de différentes marques peuvent coexister harmonieusement au sein d’un même système. Vous n'avez pas besoin de remplacer tous les convertisseurs de fréquence Siemens simplement pour utiliser l'automate Rockwell, ce qui permet d'économiser une somme d'argent importante.

2. Par rapport au câblage point à point traditionnel, PROFIBUS permet de connecter de nombreux appareils sur un seul câble de bus. Plus il y a d'appareils, plus les économies de coûts en termes de câbles, de racks et de construction sont notables, et plus l'armoire sera propre.

3. La communication numérique est plus précise, possède des capacités anti-interférences plus fortes et la transmission des données est plus rapide, permettant à l'ensemble du système de contrôle d'atteindre un niveau plus élevé de vitesse de réponse et de stabilité.

4. Pour les systèmes PLC-5 qui fonctionnent toujours de manière stable, si de nouveaux appareils PROFIBUS doivent être ajoutés, ce module est le meilleur choix, évitant l'énorme investissement dans la mise à niveau de l'ensemble du système.

Compatibilité et intégration

1. L'Allen Bradley 1771-NB4T est principalement conçu pour être utilisé avec les processeurs des séries PLC-5 et SLC 5/03 et supérieures. Notez qu'il ne peut pas être utilisé sur les plates-formes ControlLogix ou CompactLogix plus modernes, qui disposent de modules correspondants des séries 1756 ou 1769.

2. Il doit être installé dans le rack d'E/S de la série 1771, tel que 1771-A1B, 1771-A2B, 1771-A3B, etc.

3. En tant que station maître, elle peut intégrer la plupart des appareils tiers prenant en charge le protocole esclave PROFIBUS-DP, tels que des convertisseurs de fréquence, des démarreurs, des instruments, des modules d'E/S, etc. de marques comme Siemens, SEW et Danfoss. La compatibilité est très étendue, et c'est vraiment un "touche-à-tout".

4. RSLogix 5 ou RSLogix 500 doit être utilisé pour écrire des programmes API, et les données peuvent être échangées avec le 1771-NB4T via des instructions de bloc-transfert (BTR/BTW). Parallèlement, le logiciel RSNetWorx for PROFIBUS doit être utilisé pour configurer l'ensemble du réseau PROFIBUS.

FAQ

Q1 : Ce module peut-il être utilisé sur mon rack ControlLogix ?

R : L'Allen Bradley 1771-NB4T est un module de l'architecture 1771 et ne peut être utilisé que dans les systèmes PLC-5 et SLC 500. Le système ControlLogix nécessite l'utilisation de modules 1756-DNB ou 1756-DNBH.

Q2 : Comment puis-je savoir si mon programme API lit et écrit correctement les données ?

R : Dans le programme PLC, vous devez utiliser les instructions de lecture de bloc-transfert (BTR) et d'écriture de bloc-transfert (BTW) pour communiquer avec le module. Vous pouvez surveiller le « bit d'achèvement » (DN) et le « bit d'erreur » (ER) de ces instructions, ainsi que les données de la table de données, pour déterminer si la communication est normale.

Q3 : L'équipement dont je dispose, qui est PROFIBUS-PA, peut-il être directement connecté ?

R : Non, ce n’est pas possible. PROFIBUS-PA est un bus sécurisé utilisé pour l'automatisation des processus. Vous avez besoin d'un coupleur ou d'une liaison DP/PA pour connecter le segment PA au réseau DP, puis l'Allen Bradley 1771-NB4T peut communiquer avec l'appareil PA.
