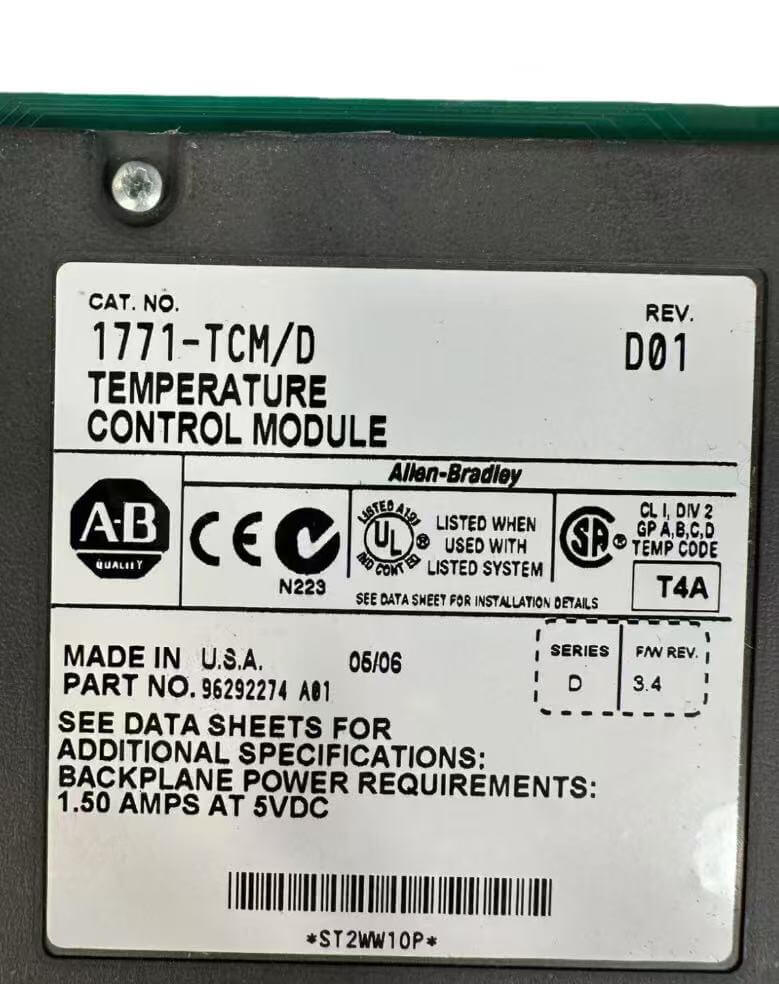

Allen Bradley 1771-TCM

Le contrôle précis de la température pour les fours à haute température et les cuves de réaction chimique repose souvent sur l'acquisition de signaux de thermocouple multicanaux. L'Allen Bradley 1771-TCM, avec son fond de panier d'E/S local, se connecte directement et s'adapte avec précision à ces conditions exigeantes grâce à une compensation de température étendue à l'extrémité froide. Ce module est alimenté par le fond de panier du rack sans avoir besoin d'une alimentation externe.

Comparé aux transmetteurs de contrôle de température traditionnels, il élimine le besoin de conversion et de câblage analogiques séquentiels, numérisant directement les signaux millivolts et réduisant considérablement les erreurs de câblage et de dérive dans l'armoire. Après vérification par Hanyite Automation Technology auprès des fournisseurs, le canal d'achat actuel est fluide et de tout nouveaux produits sont en stock, fournissant un support matériel fiable pour la mise à niveau des systèmes de mesure de la température des lignes de production.

Logique de fonctionnement du panneau

Les opérateurs peuvent rapidement compléter la correspondance des paramètres de canal en les réglant simplement via les commutateurs DIP simplifiés front-end, sans avoir besoin d'une configuration logicielle complexe. La combinaison de voyants lumineux du panneau Allen Bradley 1771-TCM peut refléter intuitivement l'état en temps réel des thermocouples et de la communication, avec une reconnaissabilité extrêmement élevée sur site. Le seuil d'acquisition du signal et les paramètres de filtrage sont tous prédéfinis sur la base d'une logique d'ingénierie, réduisant considérablement la fréquence des interventions manuelles et le risque de mauvais fonctionnement.

Robustesse & Performance Environnementale

Ce module est spécialement conçu pour les conditions industrielles lourdes. Allen Bradley 1771-TCM peut maintenir la précision de la compensation de soudure froide des thermocouples dans une large plage de températures allant de -25°C à +65°C. Il peut également maintenir la stabilité physique des composants électroniques internes, même dans des ateliers poussiéreux et soumis à de fortes vibrations. Son circuit imprimé est traité par la technologie de revêtement par moulage, bloquant efficacement l'érosion de l'air humide et de la poussière conductrice, garantissant ainsi la fiabilité des mesures dans des environnements difficiles tels que les fonderies de métaux ou les industries chimiques pour un fonctionnement à long terme.

Service sur site et dépannage

Le module adopte une structure d'installation de plaque de base de type insertion sur rail standard. Lors du remplacement sur site, il suffit de déconnecter le bornier de câblage et de libérer le verrou pour terminer l'insertion et le retrait, avec une consommation de temps extrêmement courte. La conception d'isolation des défauts de canal de l'Allen Bradley 1771-TCM permet un dépannage indépendant lorsqu'un seul chemin est endommagé, sans qu'il soit nécessaire que la machine entière soit hors ligne pour réparation. En combinaison avec la fonction d'autodiagnostic du système, le personnel de maintenance peut localiser rapidement les problèmes potentiels tels qu'une rupture de capteur ou un court-circuit, réduisant ainsi considérablement la période d'arrêt sur la ligne de production.

Questions et réponses sur l'installation et le fonctionnement

Q1 Ce module prend-il en charge l'installation remplaçable à chaud ?

L’opération de remplacement à chaud n’est pas prise en charge. Avant tout branchement ou recâblage, l'alimentation électrique du rack doit être coupée. Sinon, cela risque d'endommager le circuit du fond de panier.

Q2 De combien d'emplacements d'E/S la carte de base du module a-t-elle besoin ?

Selon les exigences de configuration du système, ce module occupe généralement un emplacement d'E/S 1771 standard.

Q3 Comment sélectionner et configurer le type de thermocouple ?

Le type de thermocouple est sélectionné et configuré via le micro-interrupteur DIP situé à l'avant du module. Après la mise hors tension, une commutation manuelle peut être effectuée selon le schéma de l'étiquette sur le côté.

Q4 Peut-il communiquer directement avec la couche de contrôle Ethernet ?

Il ne prend en charge que la communication du fond de panier d'E/S local 1771. Si vous devez vous connecter à Ethernet, vous devez utiliser le module de passerelle correspondant de la série 1771.

Q5 Quel défaut indique le clignotement continu du voyant de canal après la mise sous tension ?

Le clignotement indique généralement que l'entrée de ce canal est déconnectée ou que la polarité du thermocouple est inversée. Vous devez mettre hors tension et vérifier l'état du câblage de l'élément de mesure de la température sur place.
