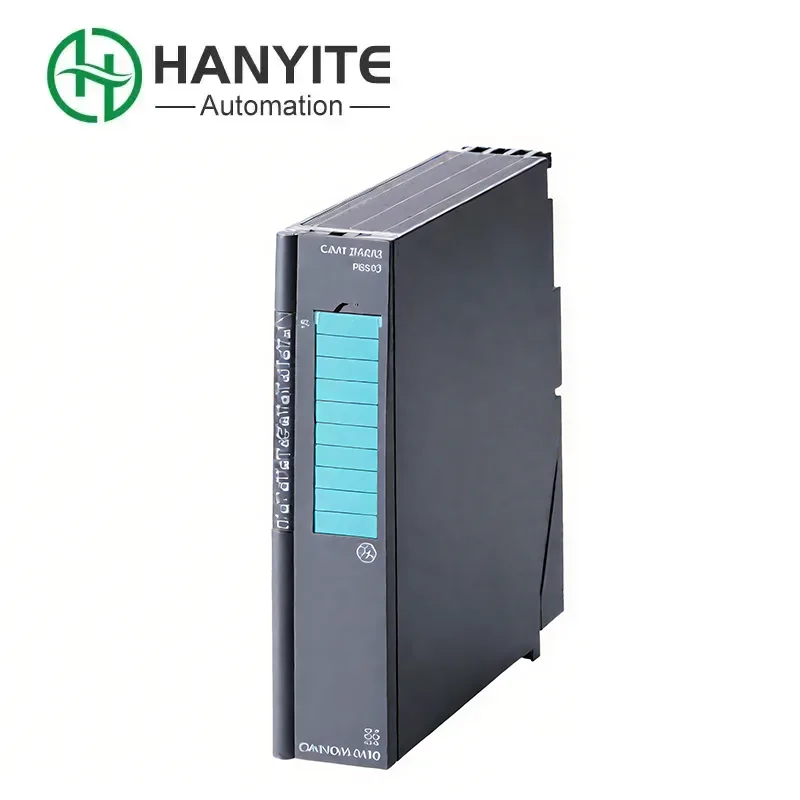

Le Siemens 6ES7134-7TD00-0AB0 est un module d'entrée analogique à résistance thermique (RTD) à 4 canaux. Sa fonction principale est de recevoir le signal de faible résistance du capteur de température sur site (tel que Pt100), puis de convertir avec précision cette valeur de résistance représentant la température en une quantité numérique que l'API peut traiter. Le module a passé la certification pour environnement dangereux (Ex ib[ia Ga]IIC T4 Gb, Ex ib[ia IIIC Da]IIC T4 Gb). Il est largement appliqué dans le domaine de l’automatisation des processus, en particulier dans des industries telles que le génie chimique, le pétrole et le gaz et les produits pharmaceutiques.
Siemens 6ES7134-7TD00-0AB0 peut communiquer avec des émetteurs prenant en charge le protocole HART, réalisant ainsi une transmission synchrone de signaux analogiques et de données de diagnostic numériques. Certifié pour une utilisation dans les zones dangereuses de zone 1 et 2 (ATEX/IECEx). Le module a une résolution de 16 bits et peut mesurer avec précision les signaux analogiques. Il peut être optimisé pour les applications de contrôle de processus en temps réel.
| Numéro de modèle | Siemens6ES7134-7TD00-0AB0 |
| Série de produits | ET 200SP |
| Type de produit | Module d'entrée analogique (AI) |
| Canaux d'entrée | 4 canaux (isolés galvaniquement) |
| Type d'entrée | Thermomètres à résistance (RTD) |
| Types RTD pris en charge | Points 100, Points 200, Points 500, Points 1000, Ni 100, Ni 120, Ni 200, Ni 500, Ni 1000, Cu 10, LG (résistance linéaire) et autres |
| Méthodes de connexion | Connexion à 2 fils, 3 fils, 4 fils |
| Plage de mesure | Dépend du type de capteur (par ex. Pt 100 : -200 à +850 °C) |
| Résolution | 15 bits + signe |
| Temps d'intégration / Temps de conversion | 50 ms (par canal, pour tous les canaux) |
| Consommation d'énergie | 1,7 W (du bus fond de panier) |
| Consommation actuelle (L+) | 40 mA (à 24 V CC) |
| Spécifications techniques | Connecteur avant (40 broches) |
| Dimensions (L x H x P) | 15 mm x 117 mm x 73 mm |
| Poids | Env. 55g |
| Compatibilité | Contrôleurs SIMATIC S7-1500, S7-1200, ET 200MP |
Siemens 6ES7134-7TD00-0AB0 peut être appliqué dans les systèmes d'automatisation de processus tels que SCADA et PLC pour surveiller les capteurs de pression, de température et de débit. L'intégration des appareils HART prend en charge le diagnostic à distance et le réglage des paramètres des instruments de terrain. Il s'applique également aux environnements explosifs tels que les raffineries de pétrole et les usines chimiques.
